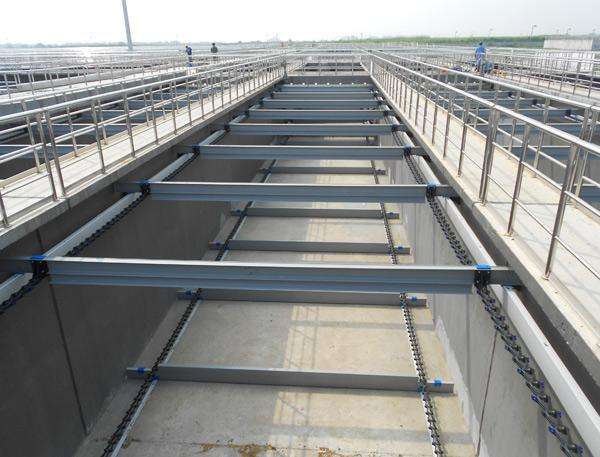

一、工藝原理 HZLB型非金屬鏈板刮泥刮渣機主要有刮泥板、鏈條和驅動裝置等組成，驅動電機、減速機輸出扭矩經過驅動鏈和鏈輪傳送至刮泥機主軸，主軸鏈輪驅動鋪設于沉淀池兩側的鏈條上，由從動輪及導軌支撐，去程于池底刮泥，回程于池面撇渣。 HZLB型非金屬鏈板刮泥刮渣機由減速機傳動輸送鏈條及刮泥板在池內做回轉循環運行，將池底部底渣刮進集泥坑，污泥由安裝于沉淀池一側的排泥閥或無堵塞排泥泵排出池外，上部浮油或浮渣通過安裝于出水段的集油集渣管排出池外，上清液越過集渣管底部流入下一道處理工序。
采用主副雙軸運行的刮泥系統，主動軸和從動軸安裝在沉淀池的兩端，保證了兩端鏈條、鏈輪的平行度，使整個系統運行的更穩定，可靠性更高。 采用上滑軌非金屬托架系統的刮泥機，通過托架系統的使用，降低了鏈節、鏈輪的受力，通過托架和水中浮力的作用，驅動電機的負荷也隨之減低，使能耗降低。通過托架系統和主副雙軸的使用，可以增加刮泥池的規格，寬度可達12-15m，長度可延伸到100-120m。 鏈條鏈板刮泥機傳動部件均采用非金屬材料制成，大量使用輕量化的改性尼龍材質，所有部件無毒、環保，強度高，耐磨性好，還能防止酸堿等藥劑的化學腐蝕。其整機重量?jī)H為傳統金屬鏈傳動的1/3,使用壽命是金屬鏈的5倍以上。 二、產品特點 1、刮板數量多，刮泥能力強；刮板的移動速度慢，對污水?dāng)_動小，有利于泥砂沉淀； 2、刮板在他中作連續的直線運動，不必往返換向，控制原理簡單。驅動裝置設在池頂?shù)钠脚_(tái)上，配電及運維簡便； 3、可配套撇渣管，兼作撇渣機使用； 4、系統中無重結構部件及支撐件，能耗低。 三、應用與設計要點 1、應以傳動主軸中心作為刮泥機布置和安裝的基準點； 2、刮泥機的以下技術參數應能滿足水處理工藝要求 A、刮泥板速度不能大于0.6m/min； B、刮泥板高度與間距； C、池面水位至刮泥板頂端的距離與出水堰安裝高度是否相符； D、上鏈條改向鏈輪安裝位置與撇渣管間距是否相符。 3、池面改向輪至池底改鏈輪的跨度與池深有關，池深約為4.5m，其跨度不應小于13米。上聯條變向下行時不要過于急速，同時在進入池底改向鏈輪前要設有一段0.01斜坡的導向段引入。 4、土建工程應嚴格控制沉淀池標高、尺寸，池底與池壁的平整度和垂直度應符合非金屬鏈板刮泥機的安裝要求。
|
?
